De Heart/Thorax phantom is ontwikkeld voor het beoordelen van detecteerbaarheid, omvang en ernst van myocardinfarcten. Het fantoom ondersteunt daarnaast de evaluatie van mammoscintigrafie en vormt een realistische simulatie van de thorax voor SPECT- en PET-toepassingen. De anatomische opbouw en weefselequivalente materialen dragen bij aan consistente onderzoeksresultaten binnen zowel klinische als onderzoeksomgevingen.

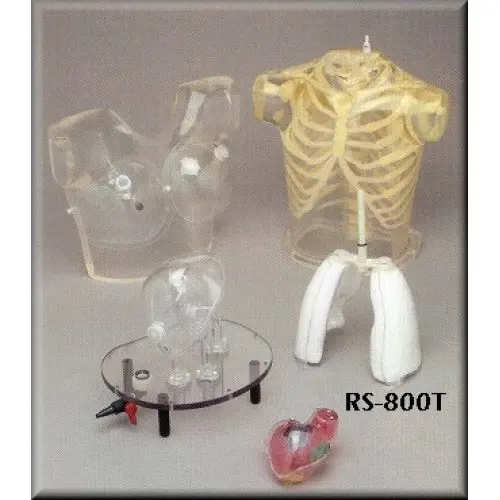

Het fantoom bestaat uit een thorax van polyurethaan met een massadichtheid van 1.10 g/cc. De structuur omvat een skelet dat loopt van de suprasternale inkeping tot L2. De componenten voldoen aan de richtlijnen van de ICRU voor zowel corticaal als spongieus bot. Hierdoor wordt een realistische interactie met fotonen bereikt tijdens beeldvorming. De thoracale ruimte heeft een volume van ongeveer 8.200 ml en kan worden gevuld met een inerte of radioactieve oplossing.
Het hartmodel is gebaseerd op anatomische CT-gegevens en bestaat uit vacuümgevormde schalen. De linker- en rechterkamer vormen samen één compartiment dat afzonderlijk kan worden gevuld via gemarkeerde poorten. Het myocardwandvolume bedraagt 238 ml. Het model bevat standaard drie defecten met volumes van 8.9, 13.5 en 41.7 ml. Deze defecten kunnen afzonderlijk worden gevuld om verschillende perfusiestoornissen te simuleren.
De longen bestaan uit vacuümgevormde schalen die zijn gevuld met styrofoam beads voor een equivalente massadichtheid van 0.40 g/cc. Ze bevatten vulpoorten voor radioactieve of inerte oplossingen. Het linkerlungschild heeft een volume van 907 ml, het rechter 1.134 ml. De lever, met een volume van 980 ml, is ontworpen om de invloed van leveropname op myocardbeelden te evalueren.
Het fantoom bevat vulbare externe markers. Deze capsules kunnen worden gevuld met een radioactieve oplossing en geplaatst op de buitenzijde van het model. Hierdoor kunnen SPECT- of PET-acquisities worden gebruikt om registratietechnieken te vergelijken en geavanceerde reconstructies te testen.
Een optionele borstkappen-overlay maakt het mogelijk om de invloed van vrouwelijke anatomie op myocardbeelden te bestuderen. De borstschalen hebben een volume van 972 ml. Tumormodellen met diameters van 3, 6, 9, 12 en 15 mm kunnen worden geplaatst voor evaluatie van mammoscintigrafie. Het fantoom is eenvoudig te demonteren via een basisplaat met O-ring afdichting en een fixatiestang.
